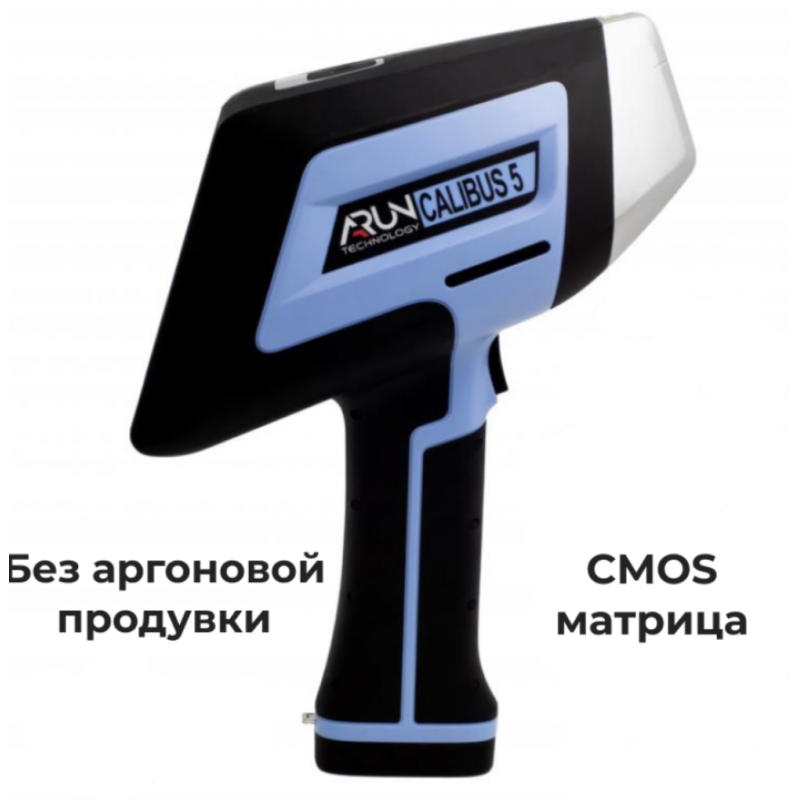

Лазерный анализатор металлов Calibus 5 (AL) алюминий без аргона

Цену уточняйте

Количество:

Описание
Технические характеристики

Портативный анализатор металлов CALIBUS 5 (AL) — это высокоточное решение для экспресс-анализа химического состава алюминиевых сплавов.

Прибор активно используется в металлургии, литейных цехах, при приёмке металлопроката, на заводах по переработке лома, а также в лабораториях технического контроля.

Благодаря скорости анализа — всего 1 секунда — CALIBUS 5 (AL) существенно повышает производительность контроля качества без ущерба для точности.

Идеальный выбор для входного контроля, сортировки, аттестации продукции и инспекционных проверок.

2 оптических канала

КМОП-матрица

Высокочувствительная CMOS-матрица для детектирования спектральных линий

Скорость и интеллект

Анализ за 1 секунду - самый быстрый в отрасли

Мгновенная идентификация сплавов с библиотекой 700+ стандартов

Возможность добавления пользовательских марок сплавов

Автоматическое сопоставление с библиотекой

Контроль качества измерений

Система детектирования загрязнений:

Автоматическое распознавание следов пальцев и масел

Блокировка анализа при загрязнении образца

Визуальное предупреждение с инструкцией очистки

Сохранение спектров с отметкой о загрязнении

Диапазоны калибровки для алюминиевых сплавов

Элемент	Алюминий общий Al-2000		Низколегированный Al-2010		Алюминий-кремниевые сплавы Al-2020		Алюминий-магниевые сплавы Al-2030		Алюминий-медные сплавы Al-2040		Алюминий-цинковые сплавы Al-2050
Элемент	Мин. %	Макс. %	Мин. %	Макс. %	Мин. %	Макс. %	Мин. %	Макс. %	Мин. %	Макс. %	Мин. %	Макс. %
Bi									0.01	1.1	0.01	1.1
Cr	0.01	0.36	0.01	0.15	0.01	0.32	0.01	0.36	0.02	0.57	0.02	0.57
Cu	0.005	12.2	0.005	5.1	0.005	6	0.005	5	0.051	12.2	0.015	4.3
Fe	0.01	3.9	0.01	3.9	0.026	3.9	0.01	3.9	0.072	1.9	0.072	1
Mg	0.005	10.1	0.005	1.2	0.026	1.8	0.005	10.1	0.024	2.7	0.024	4
Mn	0.01	2.4	0.01	2.4	0.01	1	0.01	2.4	0.03	1	0.02	0.82
Ni	0.01	2.47	0.01	0.25	0.01	2.47	0.01	2.1	0.012	2.2	0.01	0.2
Pb					0.01	0.42					0.01	0.42
Si	0.01	24	0.01	1.2	0.2	24	0.01	8.5	0.028	6.9	0.028	9.35
Ti	0.01	0.45	0.01	0.25	0.01	0.45	0.01	0.3	0.01	0.25	0.01	0.25
Zn	0.01	12	0.01	0.48	0.01	3	0.01	0.6	0.01	2	0.023	12

Калибровки выполнены с использованием только сертифицированных эталонных образцов (CRM). Эти значения взяты с серийного прибора CALIBUS. Обратите внимание, что пределы обнаружения могут отличаться в зависимости от конкретного прибора.

Представленные диапазоны калибровки являются предварительными и могут уточняться после дополнительных испытаний.

Калибровка алюминия — точность и воспроизводимость

Диапазон содержания	Неглобальные программы (например, низколегированные стали, инструментальные стали)	Глобальная программа
≤ 0.3	0.06	0.08
0.3 – 1	0.1	0.12
1 – 2	0.15	0.2
2 – 5	0.25	0.3
5 – 10	0.5	0.5
≥ 10	0.6	0.6

Стандарт точности для прибора CALIBUS требует, чтобы среднее значение результатов испытаний находилось в пределах указанных диапазонов, установленных для сертифицированных эталонных образцов (CRM).

Диапазоны точности приведены для массовых долей элементов (%) и различаются между глобальными программами (например, Al-2000) и неглобальными программами (например, Al-2010, Al-2020 и т. д.).

Диапазон содержания	Углерод	Другие элементы
0.1 – 0.3	10	8
0.3 – 2	8	5
2 – 100	5	3

Стандарт воспроизводимости для прибора CALIBUS требует, чтобы значение относительного стандартного отклонения (RSD) было меньше указанных значений в зависимости от диапазона содержания. Значения RSD для углерода указаны отдельно.

Для содержания менее 0.1% диапазон содержания в наборе из как минимум 8 образцов должен быть менее 0.04.

Расчёты выполнены на основе данных, измеренных на серийных приборах CALIBUS.

Представленные данные отражают типичные характеристики работы CALIBUS; фактическая производительность конкретного прибора может отличаться.

Al-2010 — Калибровка низколегированного алюминия

Пример данных — GOOH3 B

ID	Al	Si	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ti	Be	Bi	Li	Pb	Sn	V	Ag
Run1	98.0	0.668	0.256	0.206	0.337	0.0176	0.135	<0.001	0.0356	<0.001	0.00208	0.00956	<0.001	0.210	0.0803	0.0484	<0.001
Run2	98.2	0.596	0.188	0.201	0.319	0.0155	0.138	0.00626	0.0341	0.00183	0.00122	0.00626	<0.001	0.158	0.0681	0.0397	<0.001
Run3	98.2	0.603	0.224	0.208	0.318	0.0136	0.137	0.00487	0.0348	0.00174	0.00127	0.00539	<0.001	0.138	0.0673	0.0387	<0.001
Run4	98.3	0.595	0.172	0.206	0.309	0.0139	0.138	0.00393	0.0347	0.00142	0.00195	0.00466	<0.001	0.133	0.0631	0.0349	<0.001
Run5	98.4	0.560	0.146	0.188	0.311	0.0137	0.142	0.0180	0.0330	0.00110	0.00127	0.00539	0.00281	0.108	0.0611	0.0496	<0.001
Run6	98.4	0.569	0.165	0.205	0.295	0.0133	0.133	0.0115	0.0335	0.00138	0.00183	0.00366	0.00117	0.095	0.0617	0.0408	0.00104
Run7	98.3	0.575	0.157	0.201	0.309	0.0123	0.144	0.00630	0.0315	0.00136	0.00174	0.00527	<0.001	0.123	0.0715	0.0370	<0.001
Run8	98.2	0.634	0.173	0.221	0.309	0.0138	0.142	0.0135	0.0327	0.00131	0.00216	0.00308	0.00117	0.140	0.0643	0.0370	<0.001
Run9	98.3	0.606	0.143	0.210	0.297	0.0150	0.136	0.0142	0.0319	0.00127	0.00183	0.00330	0.00114	0.143	0.0583	0.0414	<0.001
Run10	98.4	0.528	0.139	0.191	0.296	0.0138	0.134	0.0127	0.0289	0.00127	0.00139	0.00332	<0.001	0.152	0.0583	0.0414	<0.001
Run11	98.1	0.680	0.184	0.245	0.316	0.0152	0.135	0.0183	0.0338	0.00125	0.00204	0.00370	0.00114	0.143	0.0734	0.0356	0.00222
Run12	98.2	0.651	0.155	0.205	0.299	0.0127	0.135	0.0183	0.0339	0.00124	0.00194	0.00497	<0.001	0.152	0.0694	0.0380	0.00102
AVG	98.2	0.608	0.174	0.210	0.310	0.0143	0.138	0.0110	0.0334	0.00143	0.00172	0.00472	0.00124	0.142	0.0664	0.0412	0.00104
CRM	0.65	0.23	0.23	0.34	0.01	0.11	0.01	0.04	0.01	0.04				0.05	0.1
SD PPM	444	310	157	130	14	42		19	3		18		275	63	47
RSD	7.30	17.9	7.46	4.20	9.64	3.08	5.83	19.2	38.2	19.4	9.55	11.3

Результаты анализа получены из сертифицированного эталонного образца GOOH3 B с использованием калибровки Al-2010 для низколегированных алюминиевых образцов на производственном приборе CALIBUS. Результаты указаны в массовых процентах.

Набор данных включает результаты 12 измерений, средние значения состава для набора данных, сертифицированные значения для эталонного образца (CRM), стандартное отклонение данных

для каждого элемента (в частях на миллион, PPM) и относительное стандартное отклонение (RSD).

Представленные данные отражают типичную производительность прибора CALIBUS, фактические результаты отдельных приборов могут отличаться.

Al-2020 – Калибровка алюминиево-кремниевого сплава

Пример данных – KE-380 L

ID	Al	Si	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ti	Be	Bi	Pb	Sn	V	Ag
Run1	85.1	9.96	1.08	3.40	0.242	0.00706	0.0307	0.0238	0.0296	0.0410	0.00133	0.00743	0.0200	<0.001	0.0359	<0.001
Run2	85.5	9.78	1.05	3.28	0.240	0.00659	0.0158	0.0149	0.0282	0.0399	0.00155	0.00795	0.0138	0.00718	0.0309	<0.001
Run3	86.0	9.39	0.972	3.27	0.240	0.00715	0.0244	0.0192	0.0218	0.0398	0.00121	0.00705	0.0089	0.00425	0.0326	<0.001
Run4	85.8	9.46	1.06	3.29	0.235	0.00719	0.0235	0.0169	0.0259	0.0392	0.00112	0.00724	0.0145	0.00218	0.0343	<0.001
Run5	85.9	9.54	1.00	3.27	0.226	0.00643	0.0250	0.0174	0.0251	0.0384	0.00108	0.00615	0.0103	0.00768	0.0313	<0.001
Run6	85.6	9.58	1.03	3.35	0.225	0.00701	0.0375	0.0086	0.0266	0.0398	0.00105	0.00655	0.0143	0.00562	0.0309	<0.001
Run7	85.2	10.1	1.05	3.20	0.235	0.00691	0.0214	0.0251	0.0384	0.00108	0.00638	0.0155	0.00801	0.0275	<0.001
Run8	85.7	9.73	0.985	3.17	0.227	0.00693	0.0278	0.0193	0.0278	0.0392	0.00103	0.00624	0.0133	0.00319	0.0234	<0.001
Run9	85.5	9.73	1.03	3.33	0.231	0.00729	0.0221	0.0191	0.0284	0.0351	<0.001	0.00684	0.0126	0.00685	0.0298	<0.001
Run10	85.4	9.87	1.01	3.24	0.224	0.00697	0.0227	0.0141	0.0269	0.0381	<0.001	0.00783	0.0142	0.00402	0.0262	<0.001
Run11	85.4	9.87	1.03	3.28	0.224	0.00693	0.0299	0.0231	0.0263	0.0376	<0.001	0.00695	0.00811	0.00305	0.0253	<0.001
Run12	85.0	10.2	1.08	3.31	0.232	0.00722	0.0327	0.0233	0.0289	0.0390	<0.001	0.00686	0.0146	0.00257	0.0268	<0.001
AVG	85.5	9.77	1.03	3.29	0.230	0.00697	0.0269	0.0176	0.0274	0.0389	0.00109	0.00696	0.0133	0.00447	0.0296	<0.001
CRM	9.66	1.09	3.57	0.21	0.0012	0.023	0.033	0.003	0.033
SD PPM	2379	335	587	72	2	58	42	13	15	6	30	36
RSD	2.44	3.25	1.79	3.12	3.43	21.5	23.8	4.63	3.77	8.04	22.8	12.3

Результаты анализа получены с использованием сертифицированного эталонного образца KE380 L и калибровки Al-2020 для алюминиево-кремниевых сплавов на производственном приборе CALIBUS. Результаты приведены в массовых процентах.

Набор данных включает результаты 12 измерений, средние значения состава по набору, сертифицированные значения для эталона (CRM), стандартное отклонение данных по каждому элементу, выраженное в частях на миллион (PPM), и относительное стандартное отклонение (RSD).

Приведённые данные являются типичным примером производительности прибора CALIBUS, индивидуальные характеристики приборов могут различаться.

Параметр	Значение
Количество моделей	3
Источник лазера	Импульсный лазер, частота 50 Гц, длина волны 1064 нм
Диапазон длин волн	190–800 нм
Количество оптических ячеек	3
Датчик	CMOS
Рабочая температура	0 °C до +40 °C
Рабочая влажность	20% – 95%
Вес	Около 2 кг
Размеры	92 мм × 295 мм × 245 мм
Операционная система	Android
Система подачи аргона	Прямая подача (Flush)
Время анализа	1 секунда
Защита от возгорания	Положительное давление, защита от воспламенения
Класс защиты	IP56
Дисплей	5" цветной сенсорный экран
Соответствие IEC	IEC61000-4-2, -4-3, -4-4, -4-5, -4-11
Элементный анализ	Si, Mn, Cr, Ni, Mo, Cu, V, Ti, Al, Be, B, Li, Na, Pb, Sn, Fe, Cu, Mg, Zn, Co и др.
Аккумулятор	1 батарея на 6–10 ч работы, в комплекте 2 литиевые аккумуляторные батареи
